曲がる放熱基板

magaru

業界初、三次元メタル基板が製造可能!

  • 絶縁層:熱伝導率 2W/mk
  • ベースメタル:鉄とアルミが選択可能
  • 曲げ角は135°まで可能

基材物性

物 性 条 件 結 果
絶縁層厚み IPC4101 50μm
Tg 5℃/min 100℃
熱伝導率 ASTM E1461 2W/m・k
銅箔ピール強度 JIS C5016 2.3kgf/cm
JIS C6471 2.1kgf/cm
絶縁破壊電圧   4kV (AC)
はんだ耐熱 JIS C6471 260℃/60sec
耐薬品性 10% H2SO4 15分 異常なし
10% NaOH 15分 異常なし

採用実績

従来電球と同等の配光特性が実現できます。

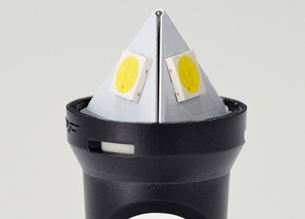

自動車用 T10 LED電球

自動車用 T10 LED電球



3Dメタル基板実績

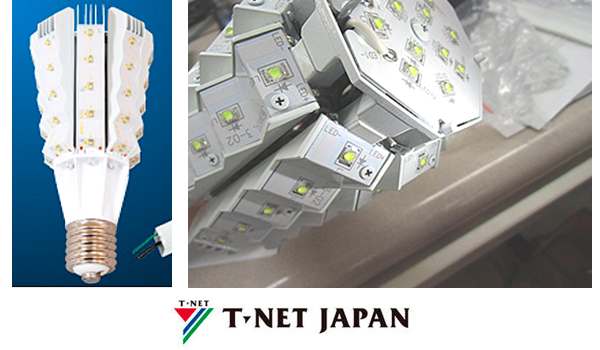

街路灯用LED電球

従来電球と同等の配光特性を実現し、水銀灯と同等以上の光量を可能としました。


街路灯用LED電球

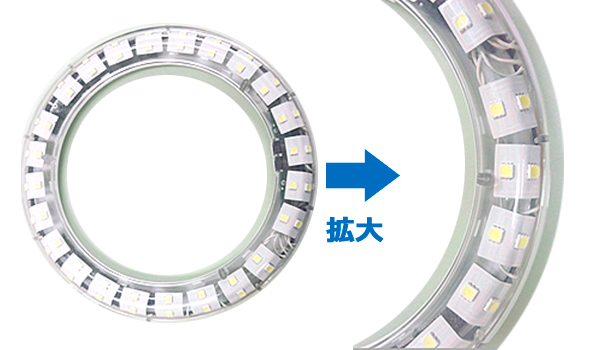

環状照明(サークライン)

基板の取り数向上により、大きなコストダウンを実現しました。

日本/韓国/中国 特許出願済

エレベーター向け環状照明(サークライン)

曲がるメタル基板 製作例

  • 内曲げ、外曲げの両方が可能!
  • LED照明には画期的な進化です!

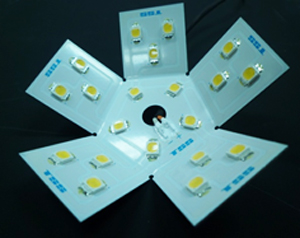

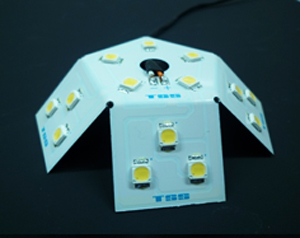

magaru01 magaru02

LED照明、高原基板に最適

室内デザイン照明、ランプ


デザインに併せた曲面照明基板

LED テールランプ/ウィンカー


Fe材はシールド効果もあります

光源基板でEMI制御
